Materi Sistem Bus

PENGERTIAN SISTEM BUS

Bus adalah Jalur komunikasi yang dibagi pemakai Suatu set kabel tunggal yang digunakan untuk menghubungkan berbagai sub sistem. Karakteristik penting sebuah bus adalah bahwa bus merupakan media transmisi yang dapat digunakan bersama. Sistem komputer terdiri dari sejumlah bus yang berlainan yang menyediakan jalan antara dua buah komponen pada bermacam-macam tingkatan hirarki sistem komputer.
Suatu Komputer tersusun atas beberapa komponen penting seperti CPU, memori, perangkat Input/Output. setiap computer saling berhubungan membentuk kesatuan fungsi.

Sistem Bus adalah penghubung bagi keseluruhan komponen computer dalam menjalankan tugasnya. Transfer data antar komponen komputer sangatlah mendominasi kerja suatu computer. Data atau program yang tersimpan dalam memori dapat diakses dan dieksekusi CPU melalui perantara bus, begitu juga kita dapat melihat hasil eksekusi melalui monitor juga menggunakan system bus.

CARA KERJA SISTEM BUS

  • Pada sistem komputer yang lebih maju, arsitektur  komputernya akan lebih kompleks, sehingga untuk meningkatkan performa, digunakan beberapa buah bus.
  •  Tiap bus merupakan jalur data antara beberapa device yang berbeda. Dengan cara ini RAM, Prosesor, GPU (VGA AGP) dihubungkan oleh bus utama berkecepatan tinggi yang lebih dikenal dengan nama FSB (Front Side Bus) .
  • Sementara perangkat lain yang lebih lambat dihubungkan oleh bus yang berkecepatan lebih rendah yang terhubung dengan bus lain yang lebih cepat sampai ke bus utama. Untuk komunikasi antar bus ini digunakan sebuah bridge.



STRUKTUR BUS

  •         Saluran Data
Saluran data memberikan lintasan bagi perpindahan data antara dua modul sistem. Saluran ini secara kolektif disebut bus data. Umumnya bus data terdiri dari 8, 16, 32 saluran, jumlah saluran diakitakan denang lebar bus data. Karena pada suatu saat tertentu masing-masing saluran hanya dapat membawa 1 bit, maka jumlah saluran menentukan jumlah bit yang dapat dipindahkan pada suatu saat. Lebar bus data merupakan faktor penting dalam menentukan kinerja sistem secara keseluruhan. Misalnya, bila bus data lebarnya 8 bit, dan setiap instruksi panjangnya 16 bit, maka CPU harus dua kali mengakses modul memori dalam setiap siklus instruksinya.
  •          Saluran Alamat
Saluran alamat digunakan untuk menandakan sumber atau tujuan data pada bus data. Misalnya, bila CPU akan membaca sebuah word data dari memori, maka CPU akan menaruh alamat word yang dimaksud pada saluran alamat. Lebar bus alamat akan menentukan kapasitas memori maksimum sistem. Selain itu, umumnya saluran alamat juga dipakai untuk mengalamati port-port input/outoput. Biasanya, bit-bit berorde lebih tinggi dipakai untuk memilih lokasi memori atau port I/O pada modul.
  •          Saluran Kontrol
Saluran kontrol digunakan untuk mengntrol akses ke saluran alamat dan penggunaan data dan saluran alamat. Karena data dan saluran alamat dipakai bersama oleh seluruh komponen, maka harus ada alat untuk mengontrol penggunaannya. Sinyal-sinyal kontrol melakukan transmisi baik perintah maupun informasi pewaktuan diantara modul-modul sistem. Sinyal-sinyal pewaktuan menunjukkan validitas data dan informasi alamat. Sinyal-sinyal perintah mespesifikasikan operasi-operasi yang akan dibentuk. Umumnya saluran kontrol meliputi : memory write, memory read, I/O write, I/O read, transfer ACK, bus request, bus grant, interrupt request, interrupt ACK, clock, reset.
Secara umum saluran kontrol meliputi :
·         Memory Write, memerintahkan data pada bus yang akan dituliskan ke dalam lokasi alamat.
·         Memory Read memerintahkan data dari lokasi alamat ditempatkan pada bus data.
·         I/O Write, memerintahkan data pada bus dikirim ke lokasi port I/O.
·         I/O Read, memerintahkan data dari port I/O ditempatkan pada bus data.
·         Transfer  ACK,  menunjukkan  data  telah  diterima  dari  bus  atau  data  telah ditempatkan pada bus.
·         Bus Request, menunjukkan bahwa modul memerlukan kontrol bus.
·         Bus  Grant,  menunjukkan modul yang melakukan request telah  diberi hak mengontrol bus.
·         Interrupt Request, menandakan adanya penangguhan interupsi dari modul.
·         Interrupt ACK, menunjukkan penangguhan interupsi telah diketahui CPU.
·         Clock, kontrol untuk sinkronisasi operasi antar modul.
·         Reset, digunakan untuk menginisialisasi seluruh modul.

 JENIS - JENIS SISTEM BUS



  • BUS PROCESSOR


            Bus ini merupakan bus tercepat dalam sistem dan menjadi bus inti dalam chipset dan motherboard. Bus ini utamanya digunakan oleh prosesor untuk meneruskan informasi dari prosesor ke cache atau memori utama ke chipset kontrolir memori (Northbridge, MCH, atau SPP). Bus ini juga terbagi atas beberapa macam, yakni Front-Side Bus, HyperTransport bus, dan beberapa bus lainnya. Sistem komputer selain Intel x86 mungkin memiliki bus-nya sendiri-sendiri. Bus ini berjalan pada kecepatan 100 MHz, 133 MHz, 200 MHz, 266 MHz, 400 MHz, 533 MHz, 800 MHz, 1000 MHz atau 1066 MHz. Umumnya, bus ini memiliki lebar lajur 64-bit, sehingga setiap detaknya ia mampu mentransfer 8 byte.

    • BUS AGP



                Bus AGP (Accelerated Graphic Port). Bus ini merupakan bus yang didesain secara spesifik untuk kartu grafis. Bus ini berjalan pada kecepatan 66 MHz (mode AGP 1x), 133 MHz (mode AGP 2x), atau 533 MHz (mode AGP 8x) pada lebar jalur 32-bit, sehingga bandwidth maksimum yang dapat diraih adalah 2133 MByte/s. Umumnya, bus ini terkoneksi ke chipset pengatur memori (Northbridge, Intel Memory Controller Hub, atau NVIDIA nForce SPP). Sebuah sistem hanya dapat menampung satu buah bus AGP. Mulai tahun 2005, saat PCI Express mulai marak digunakan, bus AGP ditinggalkan.

        • BUS PCI



                 Bus PCI (Peripherals Component Interconnect). Bus PCI tidak tergantung prosesor dan berfungsi sebagai bus peripheral. Bus ini memiliki kinerja tinggi untuk sistem I/O berkecepatan tinggi. Bus ini berjalan pada kecepatan 33 MHz dengan lebar lajur 32-bit. Bus ini ditemukan pada hampir semua komputer PC yang beredar, dari mulai prosesor Intel 486 karena memang banyak kartu yang menggunakan bus ini, bahkan hingga saat ini. Bus ini dikontrol oleh chipset pengatur memori (northbridge, Intel MCH) atau Southbridge (Intel ICH, atau NVIDIA nForce MCP).



          • BUS PCI EXPRESS

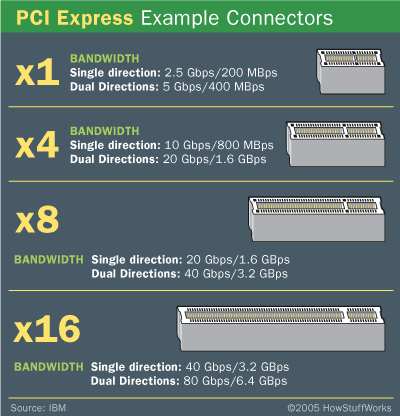

                   PCI Express (PCI-E/PCIex) adalah slot ekspansi module, di desain untuk menggantikan PCI bus yang lama. Banyak Motherboard mengadopsi PCI express dikarenakan PCI Express memiliki transfer data yang lebih cepat, terutama untuk keperluan grafis 3D. Slot ini memiliki kecepatan 1x, 2x, 4x, 8x, 16x and 32x, tidak seperti PCI biasa dengan sistem komunikasi paralel. PCI Express menggunakan sistem serial dan mampu berkomunikasi 2 kali (tulis/baca) dalam satu rute clock.
            Ini adalah kecepatan lebar data maximun dari PCI
            Kecepatan                             Max
            PCI-ex 1x                             250 MB/s
            PCI-ex 2x                             500 MB/s
            PCI-ex 4x                             1000 MB/s
            PCI-ex 8x                             2000 MB/s
            PCI-ex 16x                           4000 MB/s
            PCI-ex 32x                           8000 MB/s




            • BUS ISA



                     Bus ISA (Industry Standard Architecture) adalah sebuah arsitektur bus dengan bus data selebar 8-bit yang diperkenalkan dalam IBM PC 5150 pada tanggal 12 Agustus 1981. Bus ISA diperbarui dengan menambahkan bus data selebar menjadi 16-bit pada IBM PC/AT pada tahun 1984, sehingga jenis bus ISA yang beredar pun terbagi menjadi dua bagian, yakni ISA 16-bit dan ISA 8-bit. ISA merupakan bus dasar dan paling umum digunakan dalam komputer IBM PC hingga tahun 1995, sebelum akhirnya digantikan oleh bus PCI yang diluncurkan pada tahun 1992.



              • BUS EISA



                       Bus EISA (Extended/Enhanced Industry Standard Architecture) adalah sebuah bus I/O yang diperkenalkan pada September 1988 sebagai respons dari peluncuran bus MCA oleh IBM, mengingat IBM hendak "memonopoli" bus MCA dengan mengharuskan pihak lain membayar royalti untuk mendapatkan lisensi MCA. Standar ini dikembangkan oleh beberapa vendor IBM PC Compatible, selain IBM, meskipun yang banyak menyumbang adalah Compaq Computer Corporation. Compaq jugalah yang membentuk EISA Committee, sebuah organisasi nonprofit yang didesain secara spesifik untuk mengatur pengembangan bus EISA. Selain Compaq, ada beberapa perusahaan lain yang mengembangkan EISA yang jika diurutkan, maka kumpulan perusahaan dapat disebut sebagai WATCHZONE:
                Wyse
                AT&T
                Tandy Corporation
                Compaq Computer Corporation
                Hewlett-Packard
                Zenith
                Olivetti
                NEC
                Epson

                         Meski menawarkan pengembangan yang signifikan jika dibandingkan dengan ISA 16-bit, hanya beberapa kartu berbasis EISA yang beredar di pasaran (atau yang dikembangkan). Itu pun hanya berupa kartu pengontrol larik hard disk (SCSI/RAID), dan kartu jaringan server.
                          Bus EISA pada dasarnya adalah versi 32-bit dari bus ISA yang biasa. Tidak seperti MCA dari IBM yang benar-benar baru (arsitektur serta desain slotnya), pengguna masih dapat menggunakan kartu ISA 8-bit atau 16-bit yang lama ke dalam slot EISA, sehingga hal ini memiliki nilai tambah: kompatibilitas ke belakang (backward compatibility). Seperti halnya bus MCA, EISA juga mengizinkan konfigurasi kartu EISA secara otomatis dengan menggunakan perangkat lunak, sehingga bisa dibilang EISA dan MCA adalah pelopor "plug-and-play", meski masih primitif.
                         Bus EISA menambahkan 90 konektor baru (55 konektor digunakan untuk sinyal sedangkan 35 sisanya digunakan sebagai ground) tanpa membuat slot ISA 16-bit berubah. Sekilas, slot EISA 32-bit sangat mirip dengan slot ISA 16-bit. Tapi, berbeda dari kartu ISA yang hanya memiliki satu baris kontak, kartu EISA memiliki dua baris kontak yang bertumpuk. Baris pertama adalah baris yang digunakan oleh ISA 16-bit, sementara baris kedua menambahkan bandwidth menjadi 32-bit. Karenanya, kartu ISA yang lama masih dapat bertahan meskipun berganti motherboard. Meski kompatibilitas ini merupakan sesuatu yang bagus, ternyata industri kurang begitu meresponsnya. Akhirnya, fitur-fitur EISA pun ditangguhkan untuk mengembangkan bus I/O yang baru, yang disebut dengan VESA Local Bus (VL-Bus).



                • BUS MCA


                          Bus MCA (Micro Channel Architecture) adalah sebuah bus I/O ber-bandwidth 32-bit yang digunakan dalam beberapa komputer mikro. Bus ini dibuat oleh IBM yang ditujukan untuk menggantikan bus ISA 8-bit/16-bit yang lambat, selain tentunya untuk menghadapi masalah bottleneck yang terjadi akibat kecepatan prosesor yang semakin tinggi tapi tidak diimbangi dengan kecepatan bus I/O. Komputer yang menggunakan bus ini pun hanya sedikit, mengingat memang IBM mewajibkan para vendor untuk membayar royalti kepada iBM untuk mendapatkan lisensi bus MCA. Karena hal ini banyak vendor yang kurang setuju dengan IBM membuat "partai oposisi", dengan membuat bus EISA.
                          Kebutuhan terhadap sebuah bus I/O yang lebih cepat datang akibat bus ISA mengalami bottleneck. Prosesor Intel 80386DX merupakan prosesor 32-bit yang dapat mentransfer data hingga 32 bit dalam satu waktunya, tapi ISA hanya dapat mentransfer 16 bit saja. Daripada menambahkan pin lagi terhadap bus ISA, IBM memutuskan untuk membuat sebuah bus baru, yang kemudian menjadi bus MCA. Berbeda dengan EISA yang mendukung konsep backward compatibility, bus ini adalah benar-benar baru, yang sama sekali tidak kompatibel dengan ISA 8-bit/16-bit.
                          Sistem MCA juga menawarkan perubahan lainnya: pengguna dapat menancapkan kartu MCA ke dalam slotnya tanpa harus mengubah-ubah setting jumper untuk menentukan sumber daya yang hendak digunakan (IRQ Channel, DMA Channel, atau memory base address). Fitur ini mirip dengan apa yang kita kenal sekarang sebagai fitur plug-and-play, meski masih terkesan primitif. Karenanya, kartu MCA tidak memiliki jumper atau DIP Switch untuk mengatur sumber daya, tapi menawarkan perangkat lunak yang dapat mengaturnya. Umumnya, MCA memiliki dua jenis disket untuk konfigurasi perangkat keras: Option Disk dan Reference Disk. Reference Disk merupakan disket yang datang sistem komputer yang mengintegrasikan bus MCA, sementara Option Disk datang dengan kartu MCA yang bersangkutan. Setelah kartu dipasang, pengguna tinggal menginstalasikan berkas-berkas dari Option disk ke dalam Reference Disk, setelah itu kartu pun akan berjalan. Reference Disk mengandung beberapa program dan BIOS yang dibutuhkan untuk mengatur sistem MCA, dan sistem tidak dapat dikonfigurasikan tanpanya.
                        MCA berjalan dalam kecelatan 5 MHz, pada bandwidth 32-bit, sehingga dapat mentransfer data hingga 20 MByte/detik. Selain versi 32-bit biasa, IBM juga membuat beberapa variasi bus MCA, yakni sebagai berikut.
                  Nama Bus                             Kecepatan          Bandwidth      Transfer rate
                  MCA-16                               5 MHz   16 bit   10 MByte/detik
                  MCA-32                               5 MHz   32 bit   20 MByte/detik
                  MCA-16 Streaming              10 MHz             16 bit               20 MByte/detik
                  MCA-32 Streaming              10 MHz             32 bit              40 MByte/detik
                  MCA-64 Streaming  10 MHz/20 MHz           64 bit              80 MByte/detik / 160 MByte/detik
                  • BUS SCSI


                    Small Computer System Interface (SCSI) merupakan set standar untuk menghubungkan secara fisik dan mentransfer Data antara komputer dan periferal . SCSI mendefinisikan perintah, protokol (komputer) dan antarmuka listrik dan optika . SCSI ini paling sering digunakan untuk Cakram Keras, tetapi dapat menghubungkan berbagai perangkat lain, termasuk pemindai dan drive CD . SCSI mendefinisikan set perintah secara spesifik untuk jenis periferal, sesuatu yang "tidak diketahui – unknown¬" sebagai salah satu jenis yang mengartikan bahwa secara Teori dapat digunakan sebagai antarmuka ke hampir perangkat apapun, namun standar ini sangat pragmatis dan ditujukan terhadap persyaratan komersial . Setiap perangkat melekat pada bus komputer SCSI dengan cara yang sama, terhitung sampai dengan 8 atau 16 perangkat yang dapat menempel pada bus komputer tunggal. SCSI menggunakan berjabat tangan antar perangkat, SCSI-1, SCSI-2 memiliki pilihan untuk memeriksa kesalahan paritas. protokol (komputer) SCSI mendefinisikan komunikasi dari Nama host-ke- Nama host, Nama host-ke-periferal, periferal -ke-periferal. Namun sebagian besar periferal yang secara khusus merupakan target SCSI, tidak mampu bertindak sebagai insiator SCSI - tidak dapat melakukan transaksi SCSI sendiri. Oleh karena itu, komunikasi periferal -to-periferal jarang terjadi, tapi mungkin juga terjadi pada aplikasi SCSI umum. The Symbios Logic chip 53C810 adalah contoh dari antarmuka PCI Nama host yang dapat bertindak sebagai target SCSI.

                    • BUS USB


                      Universal Serial Bus (USB) adalah standar bus serial untuk perangkat penghubung, biasanya kepada komputer namun juga digunakan di peralatan lainnya seperti konsol permainan, ponsel dan PDA.
                      Sistem USB mempunyai desain yang asimetris, yang terdiri dari pengontrol host dan beberapa peralatan terhubung yang berbentuk "pohon" dengan menggunakan peralatan hub yang khusus.
                      Desain USB ditujukan untuk menghilangkan perlunya penambahan expansion card ke ISA komputer atau bus PCI, dan memperbaiki kemampuan plug-and-play (pasang-dan-mainkan) dengan memperbolehkan peralatan-peralatan ditukar atau ditambah ke sistem tanpa perlu mereboot komputer. Ketika USB dipasang, ia langsung dikenal sistem komputer dan memroses device driver yang diperlukan untuk menjalankannya.
                      USB dapat menghubungkan peralatan tambahan komputer seperti mouse, keyboard, pemindai gambar, kamera digital, printer, hard disk, dan komponen networking. USB kini telah menjadi standar bagi peralatan multimedia seperti pemindai gambar dan kamera digital.

                      • BUS 1394


                        Bus yang mempunyai nama FireWire memiliki kecepatan tinggi diatas SCSI dan PCI. Bus 1394 sangat cepat, murah, dan mudah untuk diimplementasikan. Bus ini tidak hanya populer perangkat komputer tetapi juga perangkat elektronik seperti kamera digital, VCR, dan televisi.

                        Pertanyaan :
                        1. Jelaskan pengertian  Sistem bus ?
                        2. Jelaskan cara kerja Sistem bus ?
                        3. Sebutkan struktur Sistem bus ?
